CSR-USB-SPI编程仿真烧录器全功能版

CSR USB-SPI-S是一款针对英国CSR公司BlueCore系列蓝牙产品开发的专用烧录、调试器。利用本产品可以实现对蓝牙目标板进行程序烧录、参数设置、修改，以及程序在线调试等功能。

特性说明

● 提供3.3V和1.8V双电源输出，方便使用！

● 增加SPI电平切换功能，支持3.3V和1.8V（电压切换版专有）！

● 增加PTC限流保护，限流500MA，不过再担心接错，短路也不怕（电压切换版专有）！

● 电源部分处理更加干净，采用钽电容去耦，内置2个220UF钽电容（电压切换版专有）！

● 驱动程序、烧录工具、说明书请在附件中下载

关于CSR蓝牙SPI烧录电压的说明

注意：关于SPI电压说明，大家都知道CSR86XX系列的IO口电压为1.8V，所以SPI烧录电压也需要1.8V，当然使用3.3V也是可以工作的，但是如果使用3.3V的SPI电平，大概会造成千分之五的芯片损坏，针对开发人员而言关系不大，但是对于大批量生产来说，问题很严重！

这里主要说明下解决办法：

1.烧录器到蓝牙板的SPI之间串1K的电阻，减小烧录器大电流串到蓝牙芯片的风险，这样做的缺点就是烧录的不稳定性增加，那这个因为怎么解决呢，为了增加稳定性，可以在1K电阻的基础上再并联2.2NF的电容，这样SPI通讯的抗干扰能力会加强！

2.使用SPI电压是1.8V的烧录器，这个其实也是原厂给个解决方案，原装最新的烧录器SPI电压就是3.3V和1.8V可切换（以前的原厂“鱼型”烧录器电压是3.3V），其实使用1.8V最大的好处是也能兼容3.3V的烧录，而且无任何问题（电压低了当然没问题，电压高才可能导致有风险存在）

3.蓝牙芯片的VDD_PADS网络就是内部IO的电压，这个脚可以根据实际情况接3.3V或者1.8V。接3.3V那么IO电压就是3.3V（SPI也属于IO口），接1.8V那么IO电压就是1.8V。

4.烧录器和蓝牙板间加一个74系列的芯片做电压转换，其实原厂的电压切换也就是在烧录器里面加了这个芯片而已！所以大家购买烧录器需要看SPI通讯电压，而不是有没有1.8V电源输出（这种SPI电压依旧是3.3V，只是多了一个1.8V电源脚而已），完全是两码事。

5.本烧录器具有SPI电压切换功能，针对1.8V的蓝牙芯片，只需将烧录器VS端口悬空即可

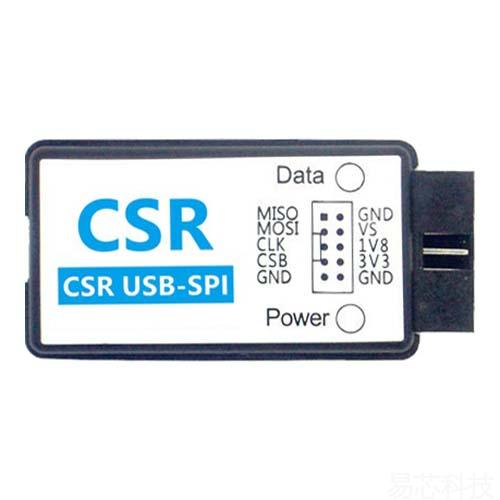

脚位说明

● MISO、CLK、CSB、CLK为SPI烧录器接口，与CSR蓝牙芯片的SPI接口一一对应连接，默认SPI电平为1.8V！

● 3V3、1V8为预留电源输出，可提供不大于500MA的电流（大于500MA会自动保护）！

● VS为SPI电压选择口，VS悬空时（内部有上拉）SPI电平为1.8V，VS接地时SPI电平为3.3V！

芯片支持

● BC2系列(例如BC215159A等)

● BC3系列(例如BC31A223,BC358239A等)

● BC4系列(例如BC413159A06,BC417143B,BC419143A等)

● BC5系列(例如BC57F687,BC57E687,BC57H687C等)

● BC6系列(例如BC6110,BC6130,BC6145,CSR6030,BC6888等)

● BC7系列(例如BC7820,BC7830等)

● CSR86xx系列(例如CSR8610,CSR8615,CSR8620,CSR8630,CSR8635,CSR8640,CSR8645,CSR8670,CSR8675等)

● CSRA63/CSRA64系列(例如CSRA64110,CSRA64210,CSRA64215等)

● CSR10系列(例如CSR1000,CSR1001,CSR1010,CSR1011,CSR1012,CSR1013等)

● CSRB5系列(例如CSRB5341,CSRB5342,CSRB5348等)

● QCC300x系列(QCC3001~QCC3008系列)

系统支持

● Windows XP (32 & 64 bit)

● Windows 7 (32 & 64 bit)

● Windows 8 (32 & 64 bit)

● Windows 10 (32 & 64 bit)

产品清单

● CSR USB-SPI烧录器 1台

● 杜邦飞线 6根

● 高品质MINI USB数据线 1根（纯铜线，带屏蔽，稳定性高！）

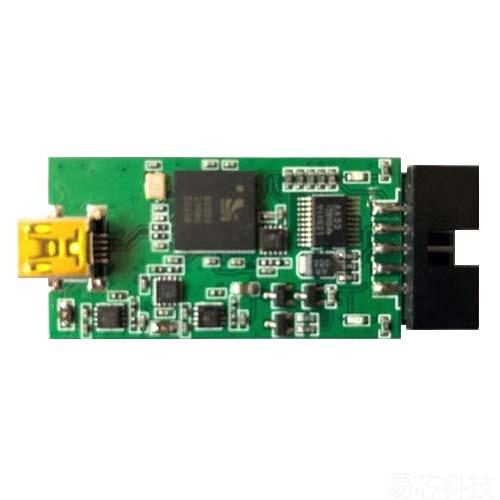

宝贝图片：
