EM6Q526B(BTM526)蓝牙音频应模组

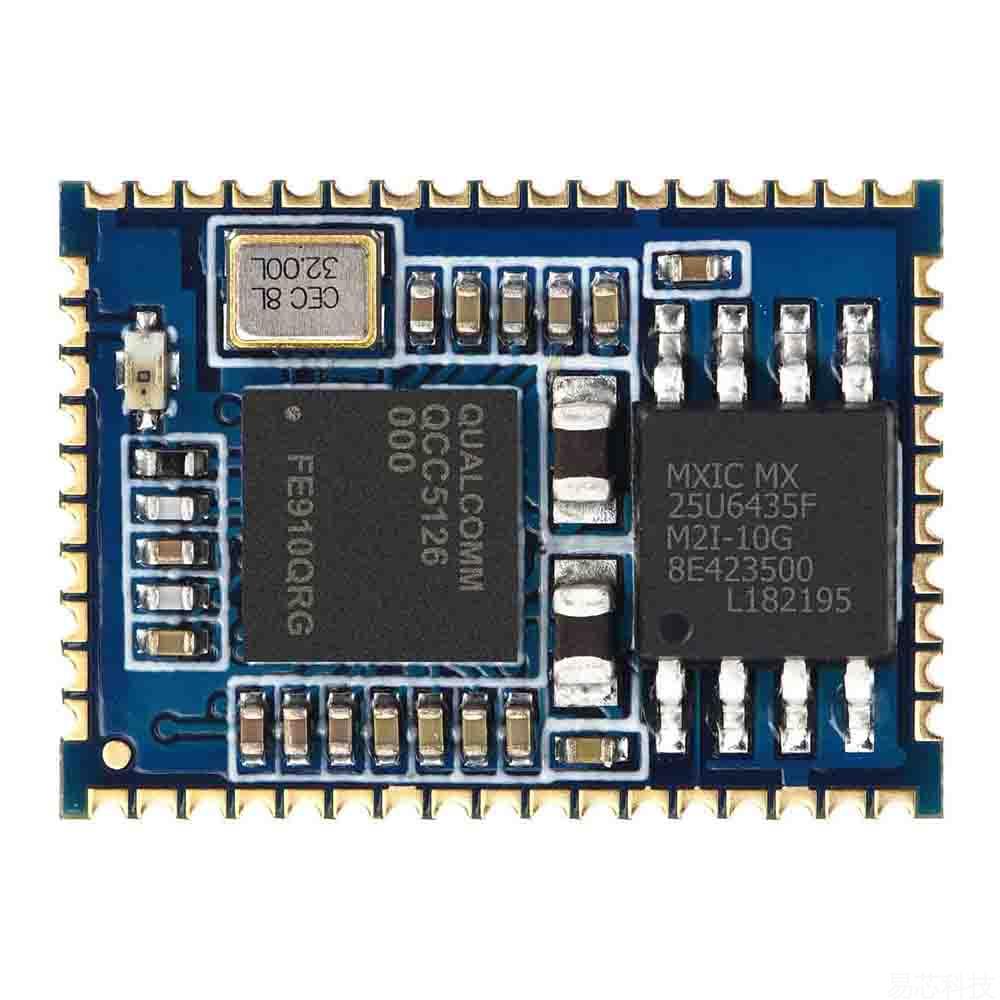

BTM526蓝牙音频模块，采用高通QCC5126芯片，内置32M FLASH。 支持语音识别唤醒功能。

订单金额大于2000可以开发票 ，开票加收13个点！

注意事项：

1. 模块脚位比较密集，需要较好的焊机基础。模块发货前测试，上锡以后概不退货！

2. 仅提供模块应用资料，即蓝牙模块规格书和蓝牙模块参考原理图。

3. PIO口所对应的实际PIN脚需要自行查看规格书！

---

样品数量有限，测试好发货（烧录一个测试固件）！

---

I2S固件说明

1. 蓝牙名称：QCC5125-I2S

2. USB设备名称：QCC5125

支持usb和蓝牙模式，蓝牙优先（蓝牙无音频播放自动切换到USB模式）

不支持通话功能

USB声卡参数：16bit/44.1k/48k

3.按键说明：

PIO2：短按播放暂停，长按3秒进入配对，长按5秒清空配对记录

PIO3：短按上一曲，长按音量减

PIO4：短按下一曲，长按音量加

PIO5：连接高电平，不连接低电平

PIO19 ：有音频输出高电平，无音频低电平

4.编解码指示灯说明：

蓝牙未连接：LED0 LED1交替闪烁

蓝牙已连接：LED1常亮

蓝牙音频播放：LED1常亮

---

模块资料下载  ：

开发烧录工具1：     TRBI200蓝牙编程仿真烧录器

开发烧录工具2：     高通进口原装 DK-TRBI200-CE684-1-ND编程仿真烧录器

高通蓝牙音频模块选型表：

Part Number		Chip type	BT Ver	Stereo	aptX	aptX-HD	ANC	TWS	TWM	CVC	I2S	SPDIF	ANT	Manual	Buy
EM6C835A		CSR8635	4.1	√	X	X	X	X	X	X	X	X	√
EM6C835B		CSR8635	4.1	√	X	X	X	X	X	X	X	X	X
EM6C625A		CSRA64215	4.2	√	√	X	X	√	X	X	√	X	√
EM6C625B		CSRA64215	4.2	√	√	X	X	√	X	X	√	X	X
EM6C870B		CSR8670	5.0	√	√	X	X	√	X	*	√	√	X
EM6C875B		CSR8675	5.0	√	√	*	X	√	X	*	√	√	X
EM6Q303A		QCC3003	5.0	√	X	X	X	X	X	√	√	X	√
EM6Q308A		QCC3008	5.0	√	√	X	X	√	X	√	√	X	√
EM6Q308B		QCC3008	5.0	√	√	X	X	√	X	√	√	X	X
EM6Q320B		QCC3020	5.0	X	X	X	X	√	X	√	√	X	X
EM6Q321B		QCC3021	5.0	√	X	X	X	√	X	√	√	√	X
EM6Q334B		QCC3034	5.0	√	√	√	X	X	X	√	√	X	X
EM6Q340B		QCC3040	5.0	X	√	√	√	X	√	√	√	X	X
EM6Q525B		QCC5125	5.0	√	*	*	*	√	X	*	√	√	X
EM6Q526B		QCC5126	5.0	√	*	*	*	√	X	*	√	√	X
EM6Q544B		QCC5144	5.0	√	*	*	*	X	√	*	√	√	X
选型参数说明
Chip type			模块所采用的主控芯片型号
BT Ver			支待的蓝牙协义版本
Stereo			"√" 支持Stereo蓝牙立体声 "X" 支持Mono蓝牙单声道
aptX			提升音质，降低延时，支持16bit/48k音频 （备注：SBC是16bit/44.1k）
aptX-HD			提升音质，降低延时，支持24bit/48k音频
ANC			主动降噪，具体效果需配合合理结构调节，默认固件未开启此功能，可定制开发
TWS			True wireless steror 蓝牙无线对耳，手机同时连接两个蓝牙耳机组成立体声，默认固件未开启此功能，可定制开发
TWM			True wireless mirroring TWS的升级版本，更加智能的主从切换，默认固件未开启此功能，可定制开发
CVC			通话回间消除算法，具体效果需配合合理结构调节，默认固件未开启此功能，可定制开发
I2S			I2S数字音频输出
SPDIF			SPDIF数字音频输出
ANT			板载PCB天线
备注			"*"表示需要license
