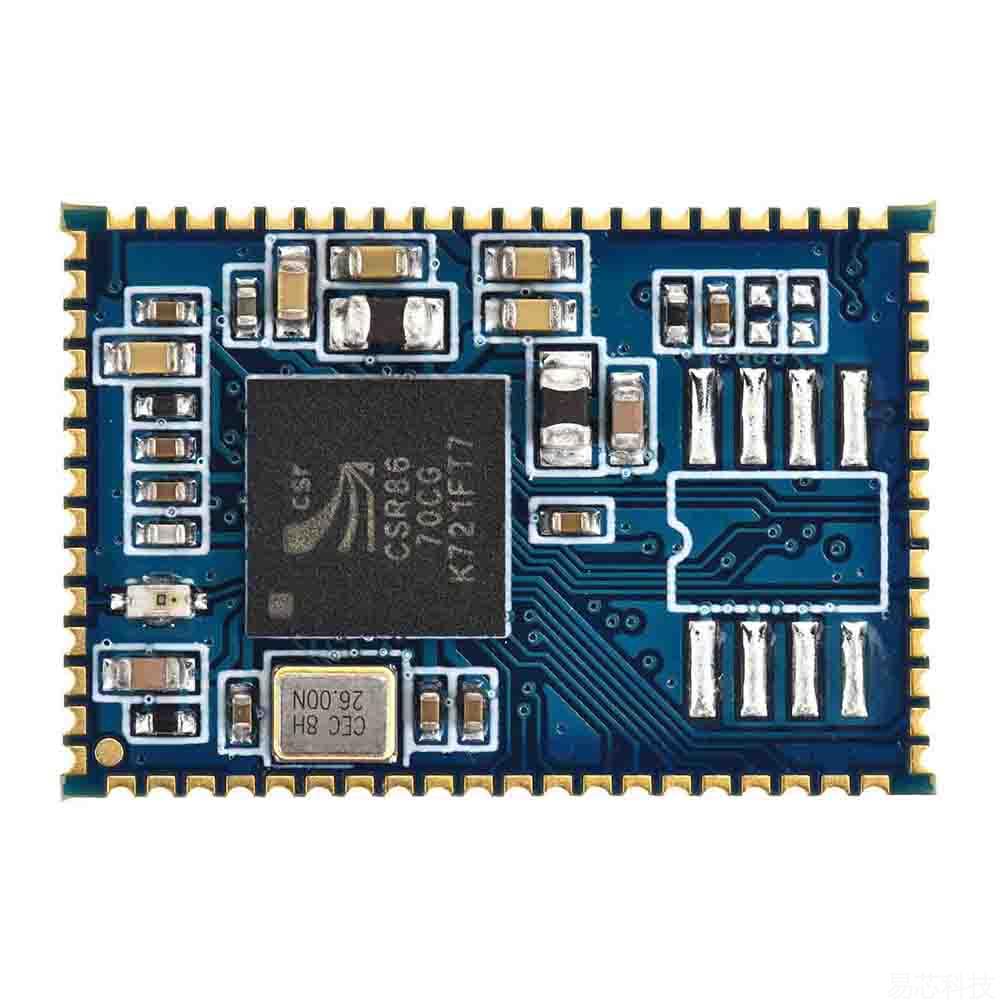

EM6C870B(BTM870-B)蓝牙音频模组

EM6C870B蓝牙音频模块，采用CSR8670芯片，内置16M FLASH。支持aptx、aptx-ll，音质更好！

订单金额大于2000可以开发票 ，开票加收13个点！

注意事项：

1. 模块脚位比较密集，需要较好的焊机基础。模块发货前测试，上锡以后概不退货！

2. CSR蓝牙模块音频为差分输出，需要增加运放或者耳放电路转成单端输出（左声道、右声道、音频公共端）。

3. PIO口所对应的实际PIN脚需要自行查看规格书！

4. 仅提供模块应用资料，即蓝牙模块规格书和蓝牙模块参考原理图。

默认程序说明：

1.蓝牙名称： CSR8670

2..开机方式：

MFB上升沿开机，下降沿关机（MFB上电以后上拉可以做上电开机）开机自动进入回连，回连失败自动进入配对模式。

3.按键说明：

PIO0：短按播放暂停，长按3秒进入配对，长按5秒清空配对记录

PIO1：短按音量减

PIO2：短按音量加

PIO3：短按上一曲

PIO4：短按下一曲

PIO6：功放控制使能脚（有音频输出时，输出高电平1.8V）

4.指示灯说明：

蓝牙未连接：LED0 LED1交替快闪

蓝牙已连接：LED1常亮

蓝牙音频播放：LED1常亮

模块资料下载：

开发烧录工具：     CSR-USB-SPI编程仿真烧录器全功能版

高通蓝牙音频模块选型表：

Part Number		Chip type	BT Ver	Stereo	aptX	aptX-HD	ANC	TWS	TWM	CVC	I2S	SPDIF	ANT	Manual	Buy
EM6C835A		CSR8635	4.1	√	X	X	X	X	X	X	X	X	√
EM6C835B		CSR8635	4.1	√	X	X	X	X	X	X	X	X	X
EM6C625A		CSRA64215	4.2	√	√	X	X	√	X	X	√	X	√
EM6C625B		CSRA64215	4.2	√	√	X	X	√	X	X	√	X	X
EM6C870B		CSR8670	5.0	√	√	X	X	√	X	*	√	√	X
EM6C875B		CSR8675	5.0	√	√	*	X	√	X	*	√	√	X
EM6Q303A		QCC3003	5.0	√	X	X	X	X	X	√	√	X	√
EM6Q308A		QCC3008	5.0	√	√	X	X	√	X	√	√	X	√
EM6Q308B		QCC3008	5.0	√	√	X	X	√	X	√	√	X	X
EM6Q320B		QCC3020	5.0	X	X	X	X	√	X	√	√	X	X
EM6Q321B		QCC3021	5.0	√	X	X	X	√	X	√	√	√	X
EM6Q334B		QCC3034	5.0	√	√	√	X	X	X	√	√	X	X
EM6Q340B		QCC3040	5.0	X	√	√	√	X	√	√	√	X	X
EM6Q525B		QCC5125	5.0	√	*	*	*	√	X	*	√	√	X
EM6Q526B		QCC5126	5.0	√	*	*	*	√	X	*	√	√	X
EM6Q544B		QCC5144	5.0	√	*	*	*	X	√	*	√	√	X
选型参数说明
Chip type			模块所采用的主控芯片型号
BT Ver			支待的蓝牙协义版本
Stereo			"√" 支持Stereo蓝牙立体声 "X" 支持Mono蓝牙单声道
aptX			提升音质，降低延时，支持16bit/48k音频 （备注：SBC是16bit/44.1k）
aptX-HD			提升音质，降低延时，支持24bit/48k音频
ANC			主动降噪，具体效果需配合合理结构调节，默认固件未开启此功能，可定制开发
TWS			True wireless steror 蓝牙无线对耳，手机同时连接两个蓝牙耳机组成立体声，默认固件未开启此功能，可定制开发
TWM			True wireless mirroring TWS的升级版本，更加智能的主从切换，默认固件未开启此功能，可定制开发
CVC			通话回间消除算法，具体效果需配合合理结构调节，默认固件未开启此功能，可定制开发
I2S			I2S数字音频输出
SPDIF			SPDIF数字音频输出
ANT			板载PCB天线
备注			"*"表示需要license
